布袋除尘器滤袋破损与粉尘排放超标治理

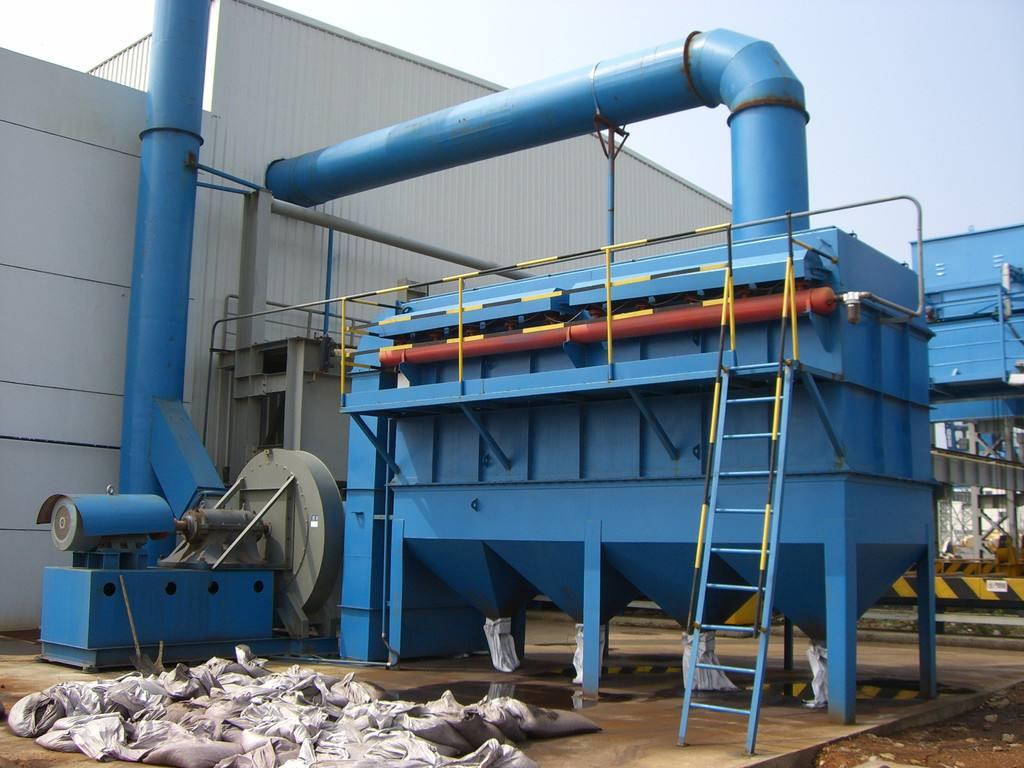

布袋除尘器作为工业烟尘净化的主力设备，在水泥、钢铁、电力及垃圾焚烧等行业中应用广泛，其除尘效率可达99.9%以上。然而，滤袋破损是导致除尘器排放超标的头号隐患，一旦滤袋出现破损，含尘烟气便不经过滤层直接通过破洞排出，烟尘排放浓度由正常值10毫克/立方米以下骤升至50毫克/立方米以上，引发环保监测数据超标。滤袋破损的成因复杂多样，主要包括以下几个方面：烟气温度过高超过滤袋材质耐受极限（如涤纶针刺毡仅耐130℃，瞬间超过180℃即发生热收缩或熔化），导致滤袋脆化开裂；清灰系统参数设置不当，喷吹压力过高（超过0.6兆帕）或脉冲间隔过短，使滤袋承受过度机械冲击，造成疲劳破损；以及含尘烟气中夹带尖锐颗粒物，在高速气流冲刷下磨损滤袋表面。破损位置多集中于袋口、袋底及龙骨接触部位，其中袋口破损占故障总量的35%，袋底占28%，龙骨摩擦部位占22%。实际运行中，一旦在线监测粉尘仪显示排放浓度异常升高，应立即停机排查，通过荧光粉检漏或分区隔离检测方法定位破损滤袋，及时更换。每季度应使用荧光粉检漏法对整台除尘器进行系统排查，在除尘器入口喷入荧光粉，在净气室用紫外灯观察，发光处即为破损点，标记后更换滤袋。对于破损率超过5%的除尘器，应考虑整体更换滤袋并检查花板平整度。

滤袋选型需根据烟气特性精准匹配，对于高温烟气（120~200℃）应选用芳纶纤维（Nomex）或聚苯硫醚（PPS）滤料，前者耐温可达200℃，后者耐温190℃且耐酸性优异；对于含酸或含碱的腐蚀性烟气，应选用聚四氟乙烯（PTFE）覆膜滤料，其表面光滑、憎水性强，不易结露糊袋。滤袋安装时应确保袋口与花板孔密封严密，使用弹性胀圈固定，不得有歪斜或松动现象。龙骨（骨架）的竖筋数量不应少于12根，表面光滑无毛刺，且与滤袋内壁的间隙保持在5~10毫米，防止运行中摩擦损伤滤袋。清灰制度的合理设定同样关键，喷吹压力一般控制在0.3~0.5兆帕，脉冲宽度60~100毫秒，喷吹周期根据除尘器进出口压差动态调整，当压差达到1200~1500帕时启动清灰，避免清灰过频或过稀。日常运行中，应密切监控除尘器进出口压差、烟气温度及排放浓度三项核心指标，若压差在短时间内下降超过30%，则提示可能存在大面积滤袋破损，须立即停机检查。除尘器停机维护时，需检查灰斗积灰情况，灰斗料位不应超过灰斗高度的三分之二，防止灰斗满灰后灰位上升至滤袋底部造成堵塞。通过滤袋破损的早期诊断与规范维护，布袋除尘器可长期维持超低排放运行，烟尘净化系统的可靠性得到根本保障。
